便器の修理　INAX DC-3580

築28年になる我が家も、最近は便器がおかしくなって来ました。ロータンクから便器にかすかに水漏れがするようになったんです。10年ほど前も同じ現象になったので、これはタンク内のゴムフロート弁の劣化に違いないと近くのホームセンターでフロート弁を買って来て取替えましたが、改善しません。
タンク内をよく見ると、オーバーフロー管（下図6番）がぐらついています。どうやら根元でヒビが入って、そこから水が漏れているようです。
オーバーフロー管を取り替えるにはタンクと便器を離さなければなりません。
取り敢えず離してみると、拡張型樹脂ナットが使われているので、再使用はできません。これが廃番となっている場合は、タンクは便器に乗せるだけか、丸ごと便器を取り換えるかになります。
メーカーホームページで取り替え部品型番を調べます。

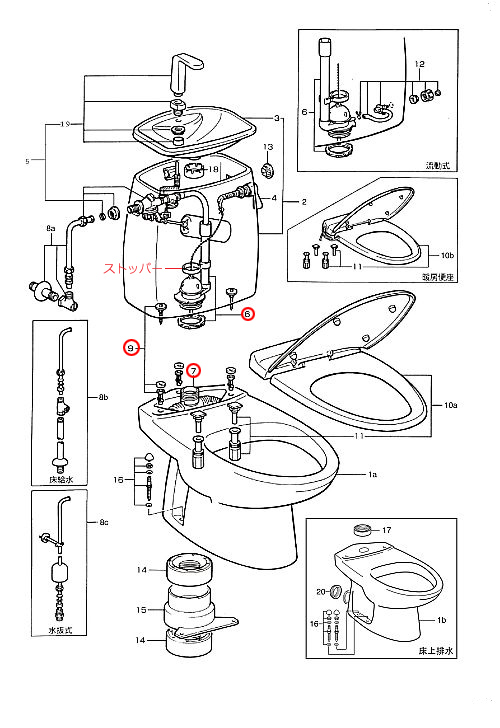

シマノのスモールパーツのような部品図をダウンロードすると、拡張型ナット(9番)とオーバーフロー管(6番）は廃番になっています。昔はこんな部品図をダウンロードするなんてことは出来ませんでした。よほどのツテがない限り、業者任せしか出来ず、法外な値段を要求される可能性もあったわけですから、本当に便利な世の中になったもんです。
それはともかく、廃番となっては便器を取り替えようかと思いますが、同等品をネットで探すと取付け費用込みで最安で8、9万します。ネットの最安でなければ軽く10万はオーバーし、TOEIフレームが買えるじゃん（爆）てなところもあります。陶器部分は健在なので勿体無いです。
自分で取り替えれば、便器代と処分費で最安4万弱で出来ることは分かりましたが、それでも勿体無い感は否めません。

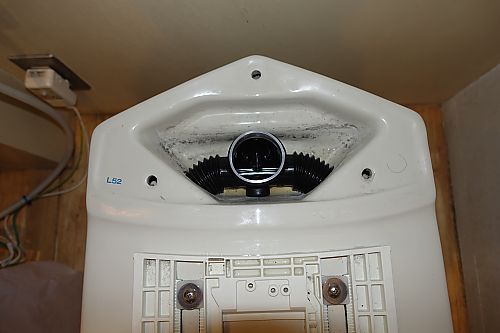

また、便器とタンクを離して分かったのですが、分解図の7番にあるようにディストリビューターという部品が樹脂でできていて、これも劣化でちぎれて穴があいていました。しかし、これは廃番ではなく取り寄せ可能でしたので、自分で直す方向に傾いて行きます。

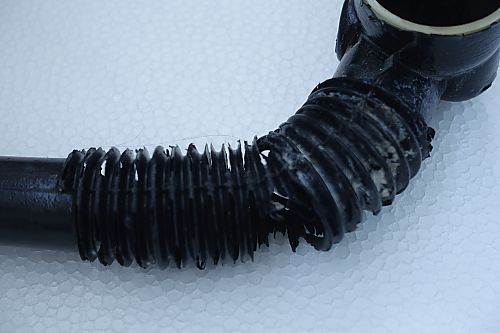

劣化でボロボロなディストリビューター

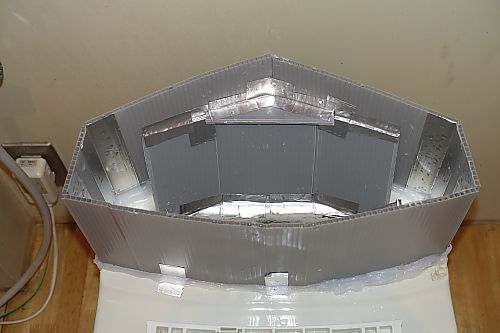

便器とタンクを離すまではディストリビューターが劣化していてもなんとかもっていたのですが、一旦切り離したせいか、不具合が表面化してタンクと便器の間からも水が漏れ始めました。お盆休みと重なってネットでもすぐには手に入りません。ディストリビューターがくるまでの応急処置として写真のようにプラ板とシール材で外に水が出ないような方法を考えました。これは非常にうまくいきました。メーカーも最初から樹脂ではなく、陶器で作れば劣化で苦労することもないのにと思ってしまいます。

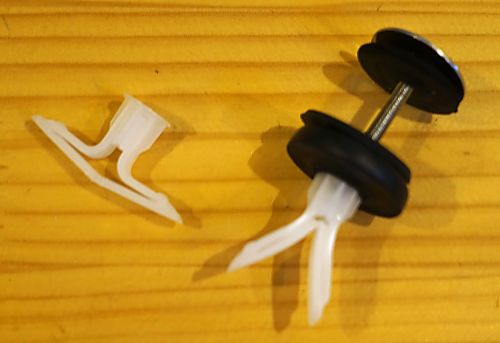

拡張型ナットはホームセンターで代わりのもの（製品名：トグラー）を探し、なんとか使えることが分かりました。

最初は折れた根元にゴム栓をしてオーバーフローをしない方法で対処しようと思いました。これはうまく行きましたが、ストッパーが無いためにフロート弁の制御ができないのです。ゴム球の弁は水が満水の時は水圧で浮かないのですが、ある程度水が少なくなると浮く構造となっていて、ストッパーが必要なことが分かりました。簡単な原理ですが、下図のようにゴム球からストッパーまで80という寸法が機能する微妙な寸法でした。レバーを上げてもゴム球が浮かないように鎖を調整すればいいのですが、そうすると、水を流し終えるまで手動でレバーを持っていないとならなくて、これは家人から却下されました。

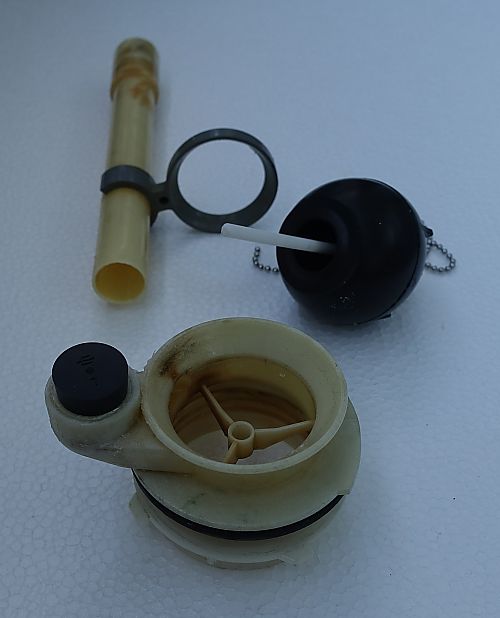

廃番となったオーバーフロー管の再生を考えます。考えたのは破断した根元の内管を削りオーバーフロー管を繋ぐことでした。ただこれはストッパーまでの距離が10ミリほど短くなって水流の制御がうまくできませんでした。（写真は繋いで周囲を念のためシールしたものです。）

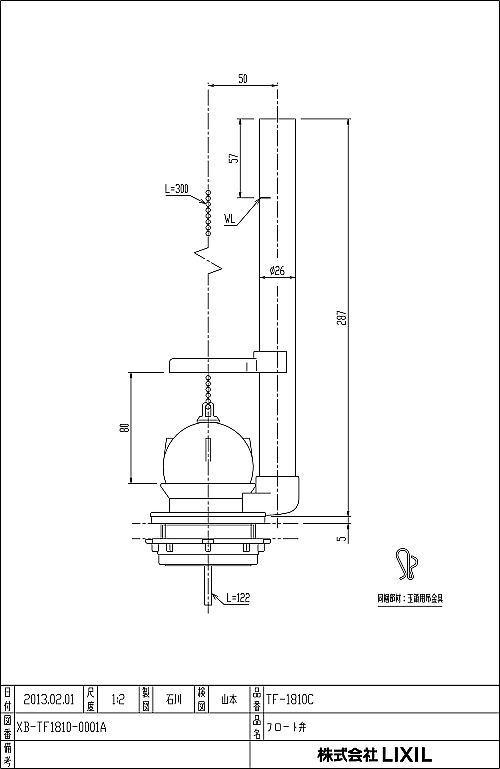

次に考えたのは、ゴム栓案のまま、ストッパーを別の形で新しく作ることですが、これは面倒なのでもう一度代替品を探しました。他の機種用のオーバーフロー管の中から排水部のネジ径やゴム球の径がぴったりのものが見つかり（INAX品番TF-1810C）、ディストリビューターよりも早く届きました。メーカーに打診した時は代替え品は無いとの返事でしたが、ちゃんとあるではありませんか。違うのはL=268に対してL=287になったことですが、これは問題ないと思います。

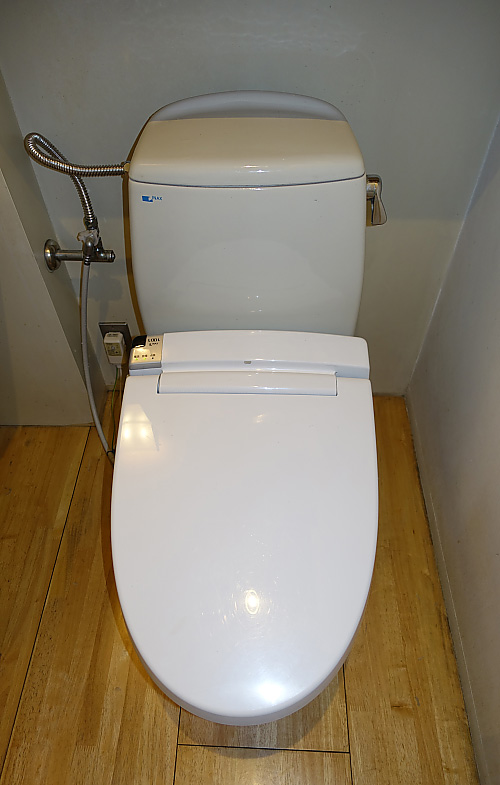

お盆が明けた1週間後、やっとディストリビュータも届き、ようやく元のかたちに戻せました。水に関わる修理というのは下手すれば使えなくなるので何度か挫折しかかることもありましたが、結果的にはお金よりもむしろ自分で直したという達成感が大きいです。
